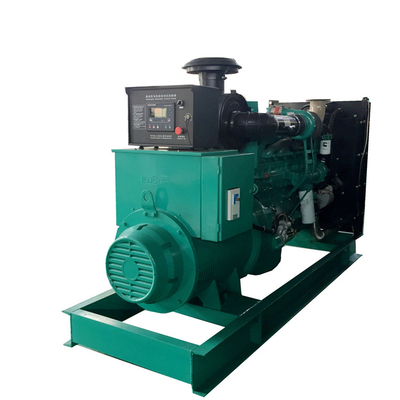

SHX 500 кВА Электрические дизельные генераторы 550 кВА 3-фазный резервный дизельный генератор

Стандартная конфигурациядизельного генератора с двигателем Cummins:

1) Двигатель Cummins

2) Альтернатор Stamford (бренд Marathon, Mecc Alte, Wattek для опции)

3) Панель управления Deepsea DSE6020

4) Автоматический выключатель Chint

5) Топливный бак на 8 рабочих часов (для генератора ≤ 650 кВА, только базовая рама для других моделей)

6) Антивибрационная система

7) Аккумулятор, зарядное устройство и выключатель изоляции аккумулятора

8) Промышленный глушитель и гибкий выхлопной шланг

Объем поставки электрического дизельного генератора 500 кВА

1. ДИЗЕЛЬНЫЙ ДВИГАТЕЛЬ

1.1 Двигатель, который включает в себя цилиндр мокрого типа, камеру сгорания с прямым впрыском, турбокомпрессор выхлопных газов, водяное охлаждение, электронный регулятор и т. д.

1.2 Топливная система, которая включает в себя топливный насос, фильтры и т. д.

1.3 Система впуска и выпуска воздуха, которая включает в себя воздушный фильтр, глушитель выхлопных газов, сильфон, все впускные и выпускные трубопроводы, кабели, приборы, клапаны и настройки и т. д.

1.4 Система охлаждения, которая включает в себя радиатор с сигнализацией и индикатором уровня воды, термостатический выключатель, термостатический нагреватель, вентилятор, установленный на валу двигателя, все соединительные трубопроводы, кабели, приборы, клапаны и настройки и т. д.

1.5 Система смазки включает в себя насосы, масляные картеры, масляные фильтры, все соединительные трубопроводы, приборы, клапаны и настройки и т. д.

1.6 Система запуска, которая включает в себя 2 комплекта аккумуляторов, комплект зарядного устройства переменного тока и соединительные трубопроводы, кабели, приборы, клапаны и настройки и т. д.

2. СИНХРОННЫЙ ГЕНЕРАТОР ПЕРЕМЕННОГО ТОКА

2.1 Генератор, который включает в себя возбудитель, выпрямитель, AVR, вентилятор, установленный на валу, если требуется.

2.2 Все соединительные трубопроводы, кабели, приборы, клапаны и настройки и т. д.

3. СОЕДИНЕНИЯ И ЗАЩИТА

3.1 Соединение

3.2 Защита соединения

4. ПАНЕЛЬ УПРАВЛЕНИЯ

4.1 Местная панель автоматического управления

5. ОПОРНАЯ ПЛИТА

5.1 Общая опорная плита

6. ДОКУМЕНТАЦИЯ

6.1 Руководство по установке генераторной установки

6.2 Руководство по эксплуатации и техническому обслуживанию генераторной установки

6.3 Руководство по панели управления генераторной установкой

6.4 Руководство по двигателю и файл качества

6.5 Руководство по альтернатору и файл качества

6.6 Отчет о приемочных испытаниях на заводе

6.7 Соответствующие чертежи и схемы

Панель параллельного управления

Панель параллельного управления позволяет двум или более генераторным установкам или генераторным установкам и сети параллельно подавать электроэнергию к нагрузкам. Коробка панели параллельного управления имеет структуру GGD, которая имеет ручное, полуавтоматическое и автоматическое управление.

Панель ручного параллельного управления: Оператор анализирует и делает сигнал параллельной работы, основываясь на индикаторе в коробке панели параллельного управления, чтобы параллельно подключить генераторные установки.

С панелью параллельного управления электропитание может гибко управляться в соответствии с потребностями в электроэнергии.
